Miezuri tip tor
Caracteristici materiale:
Permeabilitate de referinta µ0: 75
Frecventa f (kHz): <300
Inductia de saturatie Bs (Gs): 13800
Pierderi (vedeti tabelul de mai jos)
| Frecventa (kHz) |
Inductanta (Gs) |
Pierdere (mW/cm3) |
0,06 |
5000 |
42 |
| 1 |
1500 |
56 |
| 10 |
500 |
65 |
| 50 |
225 |
90 |
| 100 |
140 |
88 |
| 500 |
50 |
124 |

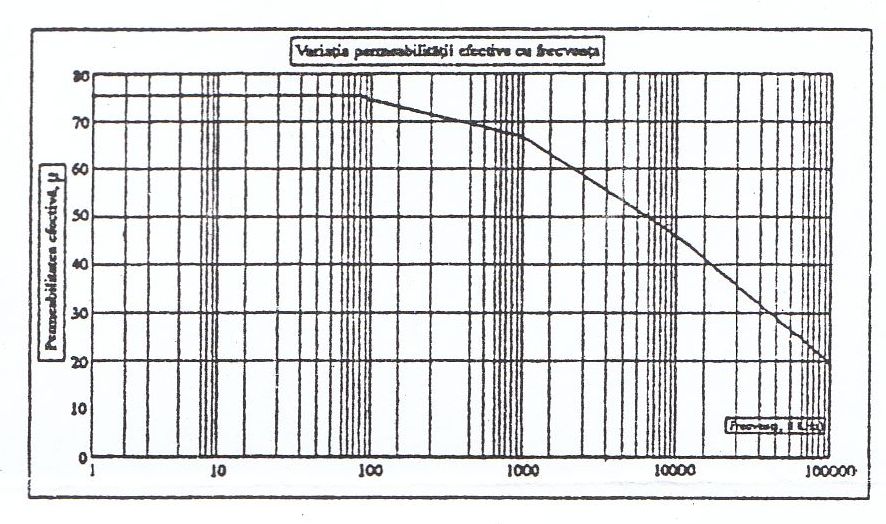

Variatia permeabilitatii electrice cu frecventa
Caracteristici tehnice
| COD |
D (mm) |
d (mm) |
H (mm) |
A1 |
| TPM 24-8-10 |
24 |
8 |
10 |
70 |
| TPM 24-13-8 |
24 |
13 |
18 |
60 |
| TPM 27-15-10 |
27 |
15 |
10 |
90 |
| TPM 39,7-17-10,2 |
39,7 |
17 |
10,2 |
120 |
| TPM 35-5-25 |
35 |
5 |
25 |
660 |
| TPM 22-5-28 |
22 |
5 |
28 |
700 |
Temperatura de exploatare: <150°C
Duritate HRC: min. 100
Densitate: 6,8 - 7 g/cm3
Miezuri tip I
| COD |
L (mm) |
l (mm) |
H (mm) |
| I 60 x 30 x 15 |
60 |
30 |
15 |
| I 93 x 28 x 30 |
93 |
28 |
30 |
|
|
